液流电池电堆测试：只测电压和电流，可能遗漏什么？

▪ 测试系统能否按照既定流程自动运行；

▪ 能否与循环泵、阀门、温控设备及其他控制系统联动；

▪ 流量、压力、压差和温度等工况能否保持稳定；

▪ 出现异常时，系统能否及时报警并执行保护；

▪ 不同电堆、不同批次的测试结果是否准确、重复并可追溯。

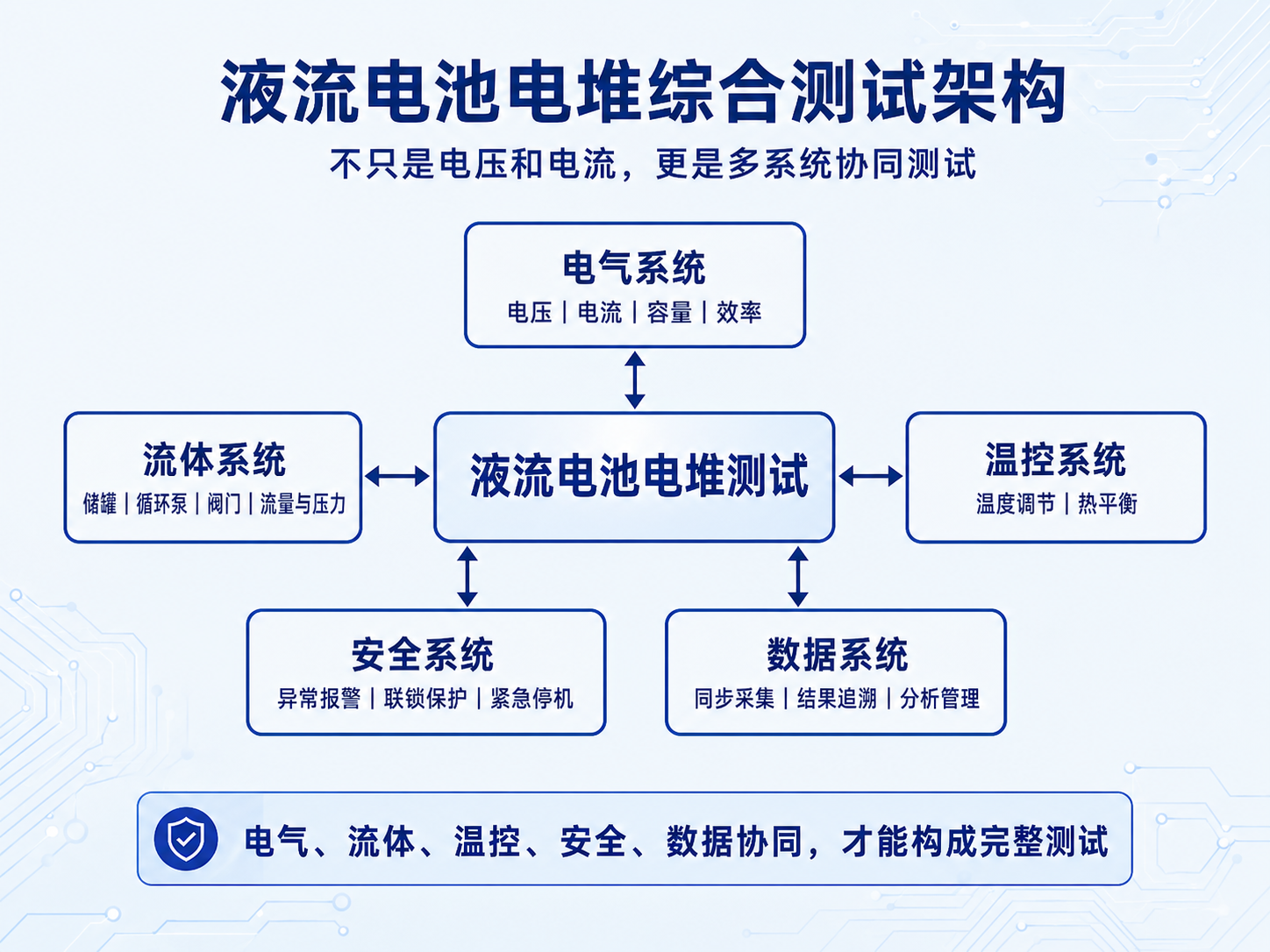

换言之，液流电池电堆测试面对的并非单一的电气对象，而是一套由电气、流体、温控、安全和数据共同构成的综合测试过程。

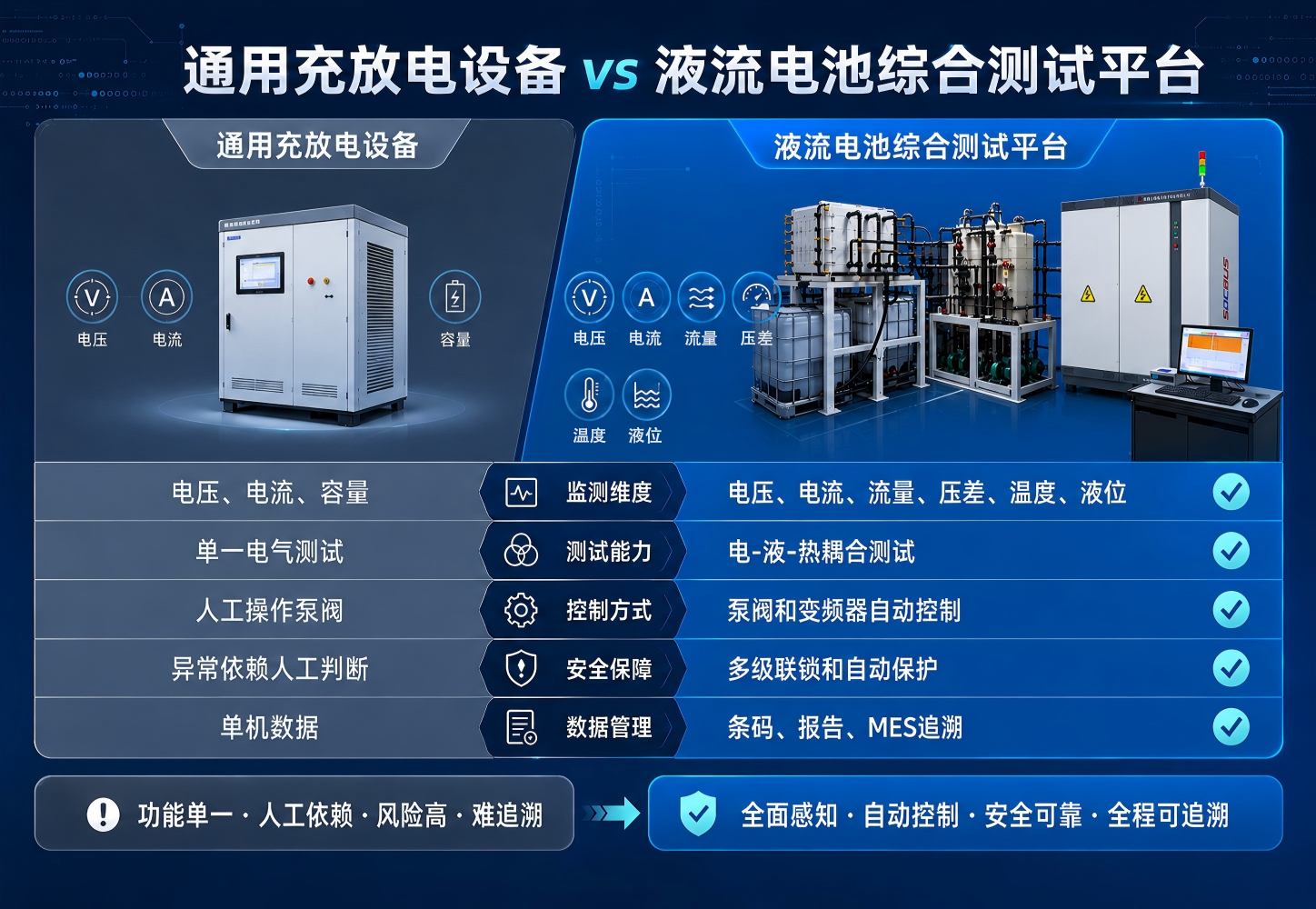

为什么通用充放电设备往往不够？

因此，液流电池电堆测试不能只看一条充放电曲线，还需要在明确、稳定的运行工况下，综合分析电气参数和液路状态。

专业测试平台需要解决哪些问题？

平台可根据电堆类型和测试要求，对充放电、循环、静置、温控、补液、吹扫等步骤进行编排。不同项目的电堆结构、液路设计和工艺要求各不相同，因此测试系统需要具备灵活配置能力，而不是依赖固定的人工操作顺序。

对于生产检测项目，还需要结合设计节拍，减少人工等待和重复操作，使液测流程能够与自动生产线衔接。

除了电压、电流和单体数据，平台还可根据项目需求接入流量、压力、压差、温度及设备运行状态等信号。

这些数据在同一测试流程、同一时间轴上记录，有助于分析不同运行工况与电堆性能之间的关系，也为异常复查和工艺优化提供依据。

测试平台可根据实际系统架构，与循环泵、变频器、阀门、温控设备、BMS及其他控制系统进行协同。其价值不只是将不同设备"连接起来"，而是让充放电过程与液路循环、温度调节和辅助设备按照统一逻辑协调运行。

例如，可根据测试步骤控制泵阀启停，根据流量要求调整循环泵运行状态，并结合温度变化联动温控设备，减少人工干预对测试一致性的影响。

无论是长周期循环验证，还是自动化生产检测，系统都需要持续关注：

当参数超出设定范围时，平台可按照项目要求执行报警、停止输出、停泵或整机保护，降低异常扩大及电堆损坏风险。

对于生产检测而言，测试结果不仅要准确，还要能够对应到具体电堆、测试流程和运行工况。平台可根据客户的产线及质量管理要求，对产品信息、测试参数、原始数据、报警记录和判定结果进行统一管理，并根据需要与MES等系统对接。

这样既方便判断产品是否合格，也为后续异常分析、质量追溯和工艺改进提供数据依据。

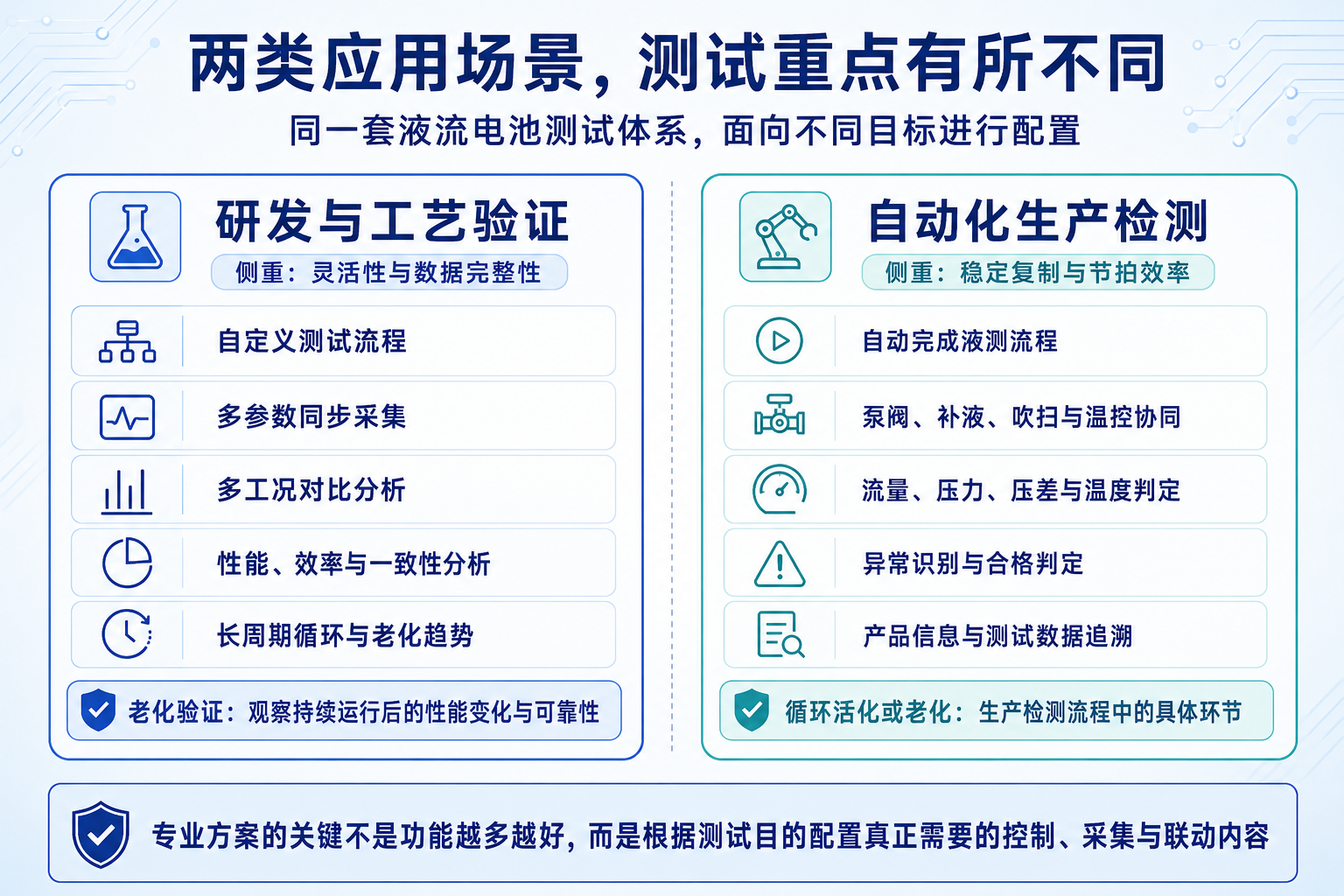

两类应用场景，测试重点有所不同

▪ 自定义充放电及循环流程；

▪ 多参数同步采集；

▪ 不同流量、温度及运行工况对比；

▪ 电堆性能、效率和一致性分析；

▪ 长周期循环及老化趋势观察；

▪ 异常工况和保护逻辑验证。

▪ 是否满足设计生产节拍；

▪ 是否能够自动完成液测流程；

▪ 泵阀、补液、吹扫及温控设备能否协同运行；

▪ 流量、压力、压差和温度是否符合要求；

▪ 是否能够自动识别异常并完成合格判定；

▪ 产品信息和测试数据能否绑定并追溯。

因此，专业测试方案的关键并不是功能越多越好，而是根据电堆参数、工艺流程、测试目的和生产要求，确定真正需要控制、采集和联动的内容。

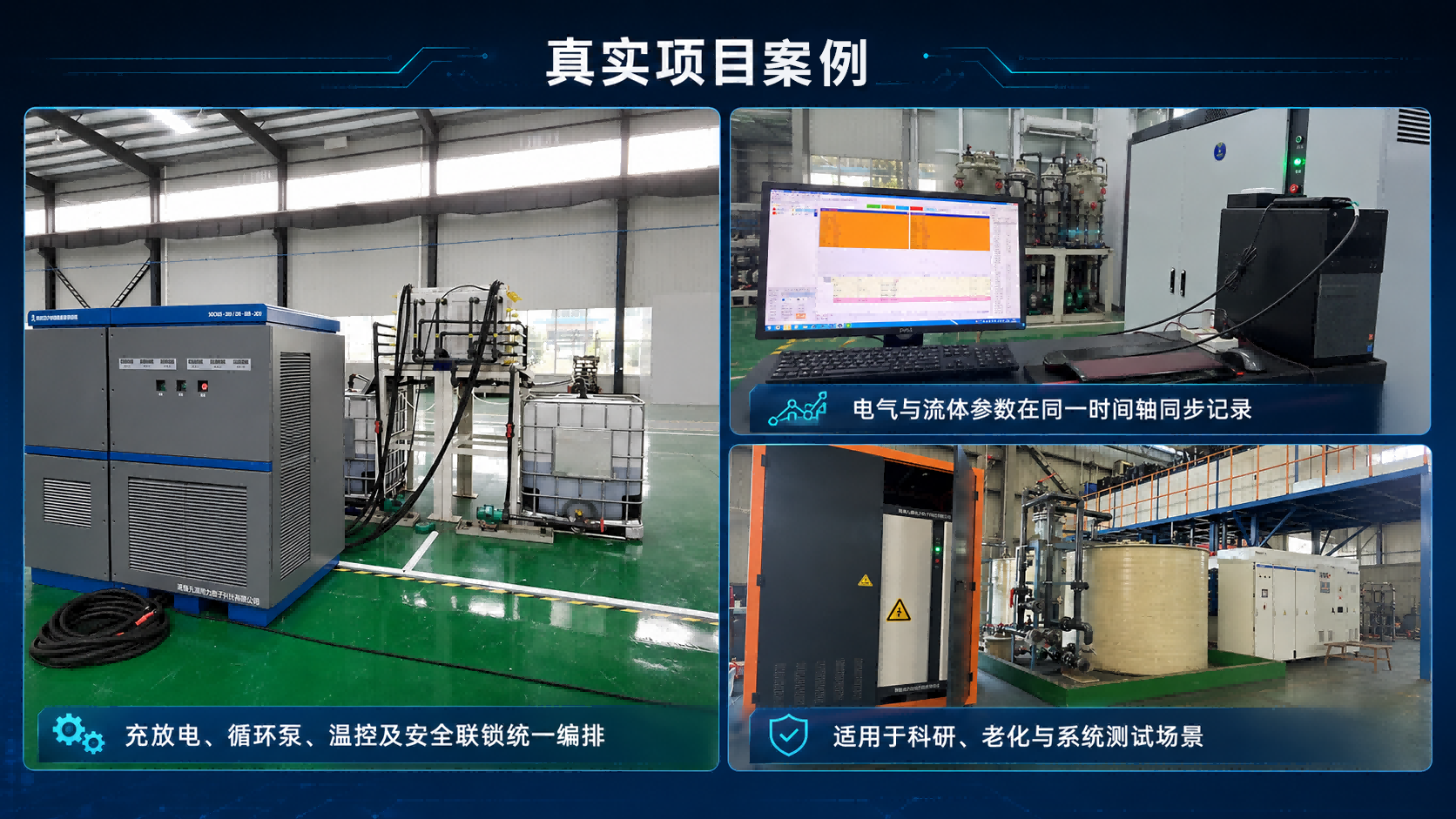

珠海九源的液流电池测试实践

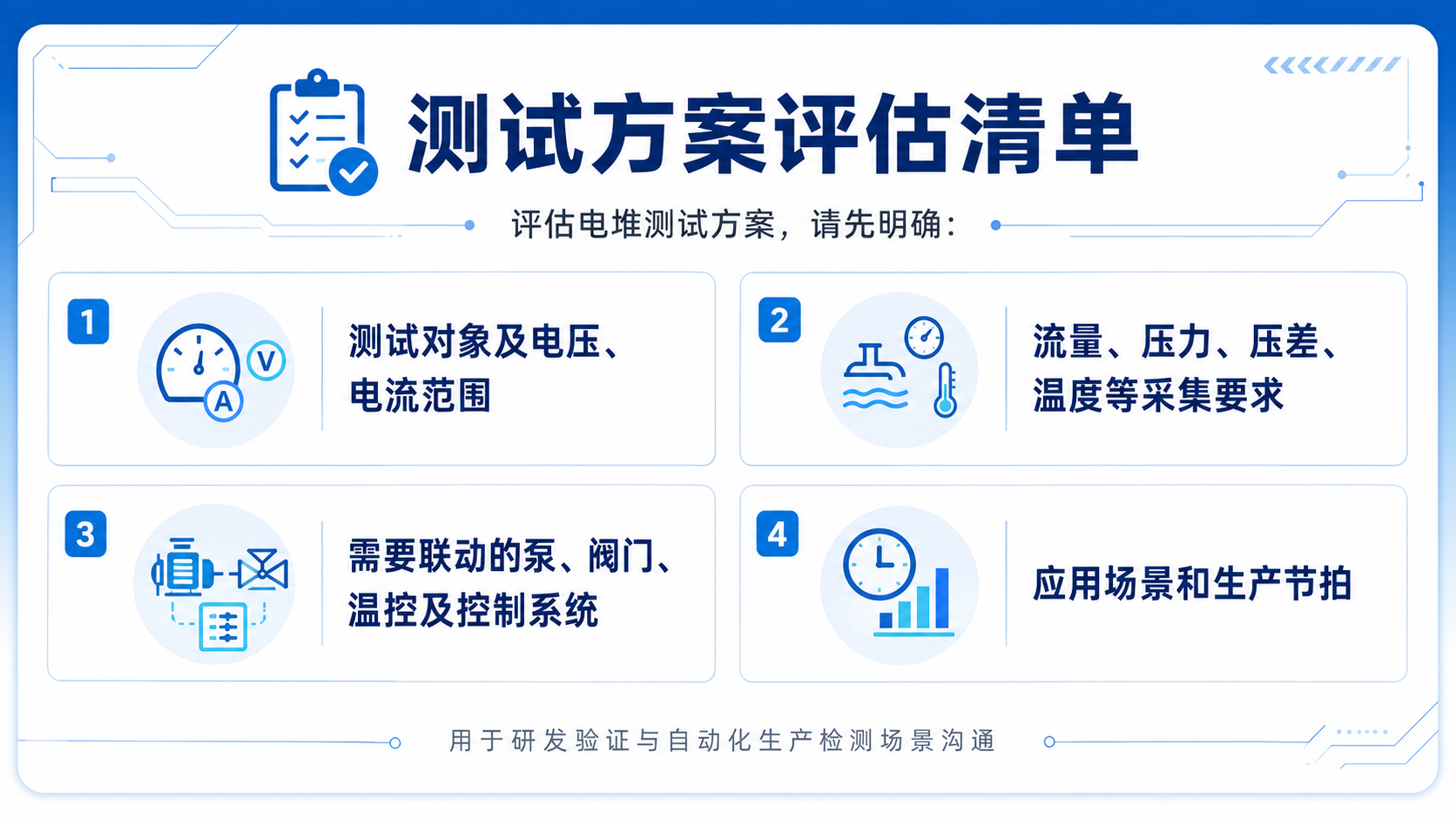

评估测试方案，可以先明确四项信息

测试对象及电压、电流范围；

需要采集的流量、压力、压差、温度和单体参数；

需要联动的循环泵、阀门、温控设备及控制系统；

当前属于研发与工艺验证，还是自动化生产检测。

液流电池电堆测试的价值，不只是完成一次充放电，而是让每一次测试都在明确、稳定和可追溯的工况下完成。我们可根据具体测试对象和应用阶段，协助梳理测试需求，并提供相应的系统配置建议。
